Tubo profesional del Pvc que hace la máquina, diámetro de la máquina 0-32m m del extrusor del tubo del HDPE

Cantidad de orden mínima : 1 set Precio : negotiation
Detalles de empaquetado : película y envase Tiempo de entrega : 30 días de fabricación
Capacidad de la fuente : 20 sistemas por año
Lugar de origen: Jiangsu, china Nombre de la marca: Friend
Certificación: CE,SGS,UV Número de modelo: SJ65/30

Información detallada

Material: Resina del PVC Caja de cambios: Marca de GUOMAO
Inversor: ABB Motor: Marca de Siemens
Garantía: 1 año color: Opcional
Alta luz:

máquina del extrusor del tubo

,

tubo plástico que hace la máquina

Descripción de producto

la fibra del diámetro de 0-32m m refuerza la línea de la protuberancia de la producción del tubo de PPR



Descripción:

El tubo compuesto de la fibra de vidrio del alto rendimiento de PPR se compone de tres capas de material, el material reforzado fibra de vidrio media de la capa, la capa interna es agua caliente y la capa externa es pp - materia prima importada r. El producto [1] tiene una resistencia más alta de la temperatura y coeficiente bajo de la extensión que el tubo ordinario pp-r. El solamente veinte por ciento de los pp-r instala tubos, soluciona con eficacia el problema de doblez del tubo telescópico, un funcionamiento más alto de la compresión, vida de servicio larga, funcionamiento de alta resistencia, resistente a los choques es mejor, previene fenómeno de la comba de la tubería, es de energía solar, sistema de la circulación del calor, sistema de calefacción, opción del ideal del abastecimiento de agua.



Estándar del tubo de PPR:



1. Uso final del tubo de PPR:

2. Materia prima: Materia prima de PPR

3. Color del tubo: Negro

4. Línea de color:

5. Tamaño final y presión del tubo llanos:

6. Tubo del PE



No.

Diámetro

(milímetro)

  • Agua fría
  • Agua caliente
S5 (1.25mpa) S4 (1.6mpa) S3.2 (2mpa) S2.5 (2.5mpa)
1 Φ16
2 Φ20
3 Φ25
4 Φ32
5 Φ40
6 Φ50
7 Φ63







Lista del equipo:



I. condición



1, coloca interior

2, no accionan ningún peligro

3, humedad el 85% sin condensación

4, temperatura 0-35℃



II. condiciones de trabajo



1, poder 3P 380V (— el 10%, el +5%) 50Hz

2, poder de la instalación: 115kW

3, agua fría: ≤20℃ ≥0.3Mpa 8~105m3/h

4, suministro de aire: 0.3m3/min >0.5MPa

5, longitud de la instalación: los 28.5m



III.

  1. Material: PPR



2, salida:

Modelo del extrusor Material Salida Marca
SJ65×33 PPR 80-100kg/h
SJ25×25 PPR 1— 2kg/h

La salida será diferente según diversa condición de la materia prima y de las operaciones.

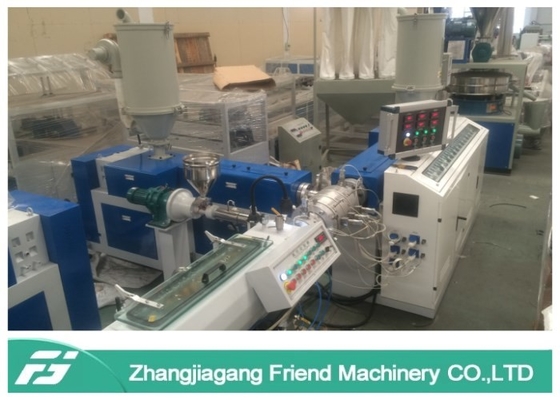

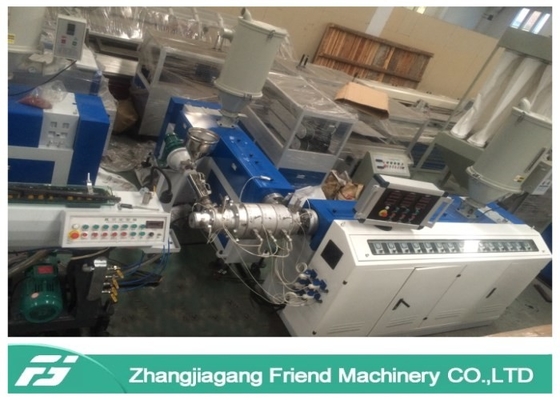

Parte I

NO Nombre de la máquina PCS
1. Extrusor de tornillo de SJ65/33Single 1
2. Moldea (16-63m m) 1
3. Vacío que forma la caja 1
4. El tanque de espray de agua 1
5. Máquina del recorrido-apagado de dos garras 1
6. Cortadora chipless del tubo 1
7. Apilador 1
8. Extrusor de solo tornillo SJ25/25 1
9. Secador de la tolva 1
10. Cargador automático 1



Especificaciones de la máquina de la parte II:

  • Tamaño: 16,20,25,32,40,50,63
  • Velocidad de la producción: 1.0~15m/min (según diverso grueso)
  • Altura de centro del extrusor: 1000m m
  • Operación directamente: De la derecha hacia la izquierda
  • Color: Estándar de la maquinaria del amigo o modificado para requisitos particulares
S/N Nombre del artículo QTY Especificaciones
1

SJ65/33

Extrusor de solo tornillo



1 sistema

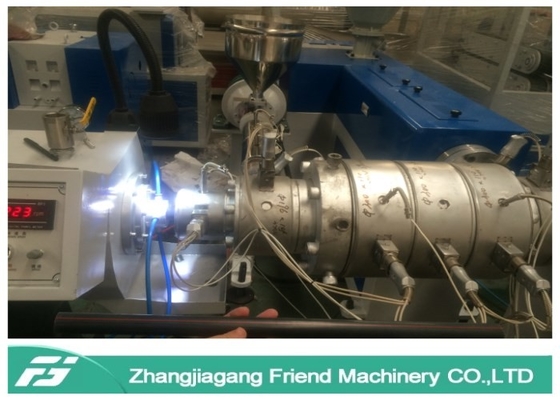

Tornillo:

Diámetro del tornillo: Ф65mm

L/D: 33:1

Material del tornillo: 38CrMoAl

Tratamiento superficial: Nitruro que procesa, grueso: 0,5 ~ 0.7m m, puliendo

Barril:

Material del barril: 38CrMoAlA

Proceso interno: Nitruro con grueso: 0,5 ~ 0.7m m

Zonas de la calefacción: 5

Modo de la calefacción: Fundición de aluminio + cubierta del acero inoxidable

Poder de la calefacción: 15KW

Poder de enfriamiento: 0.25KW×5

Método de enfriamiento: soplo del aire

Motor impulsor:

Poder del motor: 37KW (motor de DC)

Velocidad giratoria: 7-94rpm

Parte eléctrica principal:

Inversor de HOLIP (marca china famosa)

Regulador de temperatura de OMRON

Contactor de Siemens

Caja de cambios de la marca de Jiangyin

Tornillo y barril de la marca de Zhoushan



Sistema protector del uno mismo:

Sobre protector actual del motor

Sobre la presión protectora del tornillo

Peso: 2500kg

dimensión (L×W×H): 3000mm*950mm*1300m m



2

Moldea (16-63m m)



1set

Material:

Hecho por 40Cr.

Superficie interna pulida

Calibración:

16-63m m (16,20,25,32,40,50,63)

Material principal de la conexión: acero del cartón 45#

Partido con el calentador de la mica

3

vacío que forma la caja



1set

Dimensiones:

Longitud: 6000m m

Tipo de formación del vacío: enfriamiento de espray

Cabeza de espray:

Bomba de vacío:

Bomba de vacío de SHANDONG

Poder: 3 kilovatios *2pcs

Bomba de agua:

Poder: 3kw*2pcs

Bomba de vacío de SHANDONG

Poder móvil del motor: 0.75kw

Material del tanque:

acero inoxidable del grueso de 3m m

Interruptor de límite

Gabinete eléctrico con la protección impermeable

Sistema de control del nivel del agua

Sistema de control de la temperatura del agua

Dimensión del esquema (L×W×H): 6000*1490*600



4

El tanque del enfriamiento de espray de agua



1set

Dimensiones:

Longitud: 6000m m

Bomba de agua:

Poder: 4kw

Tipo de enfriamiento: enfriamiento de espray



Material del tanque:

acero inoxidable del grueso de 3m m

Interruptor de límite

Gabinete eléctrico con la protección impermeable

Sistema de control del nivel del agua

Sistema de control de la temperatura del agua

Dimensión del esquema (L×W×H): 6000*1490*600

5

Máquina del recorrido-apagado de dos garras



1 sistema

Seguimiento del tipo: Caterpillar

Recorrido del tipo: Garra dos

Fijación de longitud con abrazadera: (milímetro) 1200

Arriba y abajo de: ±90mm

Acarreo de velocidad: (m/min) 0.1-2 o requerido

Altura de centro: (milímetro) 1000

Marca del motor: Motor de Sima

Poder del motor: (kilovatio) 2.2kw

Dimensión del esquema (L×W×H): 2790*2150*1400



6 Cortadora chipless del tubo 1 sistema

El diámetro más grande del corte (milímetro): 20-63

Material de la cuchilla de corte: acero de útiles de alta calidad

Tamaño de la cuchilla de corte: diámetro de 350m m

Motor del corte: neumático

Poder del motor (kilovatio): 1.5kw

Tubo que afianza el tipo con abrazadera: De aluminio muera afianzado con abrazadera por el cilindro del aire

Sistema eléctrico: Contactores de Siemens

Taiwán tiende el terminal

Control del PLC

Arriba y abajo de: ±90mm

Dimensión del esquema (L×W×H): 2910*2170*1240



7

Apilador



1 sistema

Descarga neumática

Longitud: 6,000m m

Arriba y abajo de: ±90mm

Dimensión del esquema (L×W×H): 6000*1300*1570

Podía ser modificado para requisitos particulares por la longitud del tubo final del cliente



8

Extrusor de solo tornillo SJ25



1 sistema

Tornillo:

Diámetro del tornillo: Ф25mm

L/D: 25:1

Material del tornillo: 38CrMoAl

Tratamiento superficial: Nitruro que procesa, grueso: 0,5 ~ 0.7m m, puliendo

Motor impulsor:

Poder del motor: 1.5KW

Parte eléctrica principal:

Inversor de HOLIP (marca china famosa)

Regulador de temperatura de OMRON

Contactor de Siemens



9 Secador de la tolva 1 sistema

Tipo: 150L

Poder de sequía: 6.35kw

Poder de la fan: 750w



10 Cargador automático 1 sistema

Tipo: Cargador del material del vacío

Motor: 0.75kw

Capacidad: 200kg





Recambios:

No. Nombre
1. Bolsa de herramientas 1set
2. Contacter de Siemens 2pcs
3. Cuchilla de la cortadora 2pcs
4. Cinta de nylon del lacre 5pcs
5. Conducto de aire 5meters
6. Luz PC 1
