Tubo eléctrico del conducto del Pvc del alto rendimiento que hace el diámetro de la máquina 20-160m m

máquina del tubo del PVC del plástico de 20-160m m/cadena de producción eléctricas

Uso

El diámetro máximo del tubo que esta línea puede producir es 160m m. Esta cadena de producción se puede equipar del extrusor gemelo gemelo cónico del extrusor de tornillo de la serie de SJZ o de tornillo del paralelo. El recorrido de la máquina tiene bidireccional, de tres vías, de cuatro terminales, tipo de la seis-manera. La cortadora tiene el corte de la sierra de la cuchilla y método planetario del corte. También suministramos toda clase de moldes del PVC.

La configuración

El parámetro de la técnica

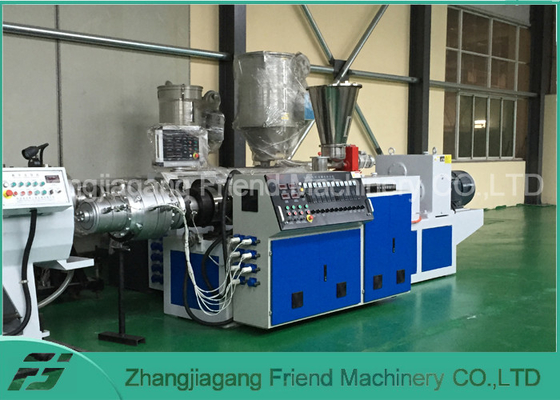

1) Extrusor de tornillo gemelo cónico de ZS SJ

Número del tornillo: 2 pedazos

Longitud válida del tornillo: 1440m m

Velocidad de rotación del tornillo: 1-34.7r/min

Dirección espiral del tornillo: exterior reverso en el undirection

Material del barril y del tornillo: 38 CrMoAIA, tratado por el nitrógeno

Profundidad del nitrógeno: 0.5-0.7m m

Dureza del nitrógeno: 900-1000HV

nrittle del nitrógeno: grado del ≤one

Grado grueso en la superficie: Ra0.4

Linear-velocidad del tornillo: 0.015m m

Caja/distribuidor del reductor: engranaje-superficie dura

Calentador: calentador del molde-aluminio (refrescado por las fans)

Gama de temperaturas: 60-300°C

1. extrusor: adopción del extrusor cónico del gemelo-tornillo, del tornillo diseñado único, realizando poner en cortocircuito plastificando tiempo, el buen composición y el plasticization excelente.
2. caja de cambios: adoptando la caja y el reductor estupendos de engranajes de la calidad, con el esquema agradable, el tiempo estable del funcionamiento, de poco ruido y largo de servicio.
3. sistema que controla de extrudado de la temperatura del barril: adoptando los calentadores de la fundición de aluminio con las cubiertas del acero inoxidable, el sistema de enfriamiento del viento, asegurando buenas características del enfriamiento y de la calefacción, el controlar de la temperatura de la precisión.
4. tornillo y barril: el tornillo-corazón que instala con el sistema que controla de la temperatura interna, barril equipado del sistema de la desgasificación al vacío, puede librarse del gas inútil de la materia prima que puede garantizar la calidad estupenda de los productos.
5. sistema de conducción: adoptando el motor de CA, usando los inversores de FUJI o de ABB que proporcionan salida estable del esfuerzo de torsión y diversa velocidad.
6. el tanque de calibración del vacío: con dos cámaras de vacío que pueden asegurarse de la redondez perfecta del tubo, la refrigeración por agua de rociadura, equipó del regulador de temperatura, el realizar automático descargando el agua, el cuerpo principal del tanque hace del acero inoxidable, tiempo de servicio largo.
7. máquinas del recorrido-apagado: 2 leyes, 3 garras, 4 garras, 6 garras y 8 garras se proporcionan para fabricar los diversos tubos, velocidad del recorrido-apagado gobernada por el inversor de FUJI o de ABB.

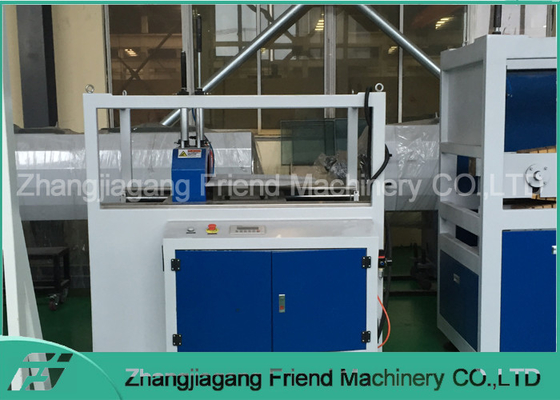

8. unidad del corte: el corte y el planeta de la sierra consideraron el corte, con el sistema de eliminación del polvo.

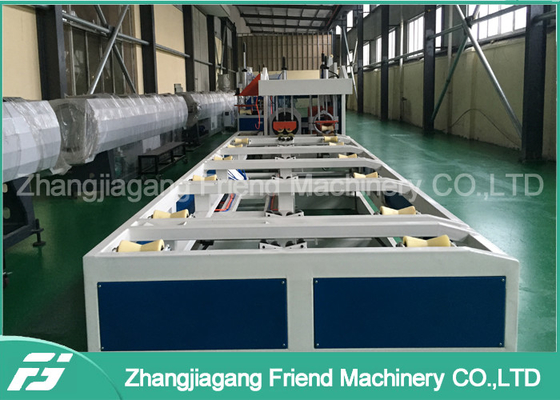

9. estacar la unidad: el sistema automático del vuelco, puede fijar libremente la longitud del tubo.
10. sistema que controla: el controlar de la pantalla táctil del gabinete que controla manual o del PLC de SIEMENS
